从去年底开始，开发者圈子里突然火起了一个叫 “Vibe Coding 键盘” 的概念：既然现在写代码主力变成了 Claude Code、Cursor 这类 AI Agent，人坐在电脑前干得最多的事不再是一行行敲语法，而是输入一段意图、看着 AI 自己读文件跑测试、最后按一下回车确认（Accept）——于是不少人做起了只有三四个按键的 USB 迷你宏键盘。
但这波网红 Vibe Coding 键盘有个共同的局限：它们本质上还是挂在台式机或笔记本后面的一个 USB 外设，人依然被拴在那块刺眼的 LCD 显示器前。用 Claude Code 跑大一点的任务时，人大部分时间其实是在等待和审阅；如果只是为了瞄一眼 AI 干到哪一步、敲几个字回个确认，为什么要一直盯着发光屏幕，或者背着一台沉甸甸、到了户外太阳底下就反光看不清的笔记本电脑？
四月中旬的时候我就动了念头：干脆比市面上的 Vibe Coding 键盘更进一步，直接把完整的 Claude Code 运行环境塞进“微型键盘 + 彩色电子纸屏幕”里，做成一台能揣进包里带走、强光下也能舒服使用的独立便携终端：
- 真正的独立便携（插上充电宝就能带走）：不用接电脑主机，巴掌大的开发板自己就跑着完整 Linux 和 Claude Code，配上微型键盘、连上手机热点或咖啡馆 Wi-Fi 就能随时随地开工；

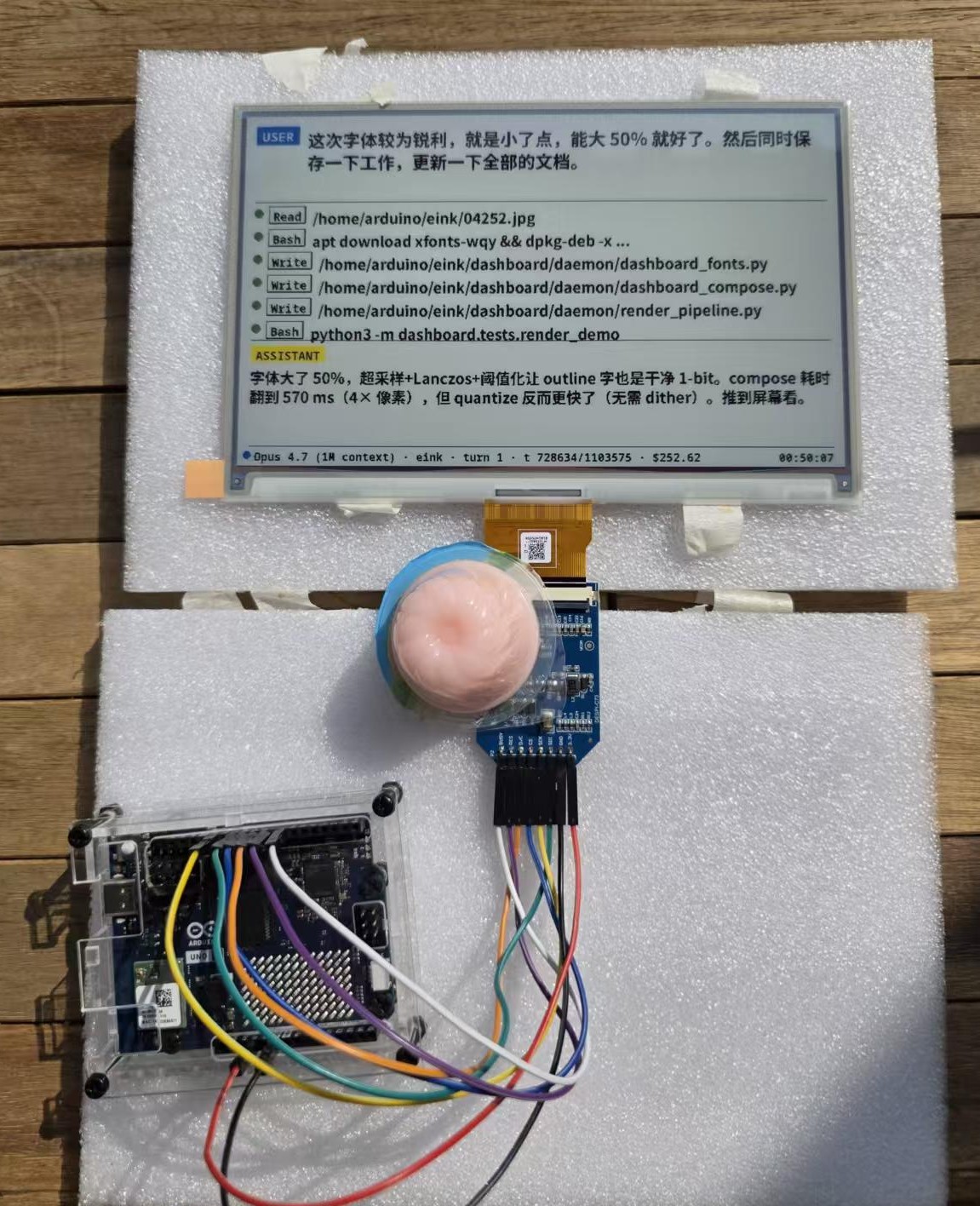

- 强光直晒可用，户外越晒越清楚：7.3 寸全反射式彩色电子纸，不靠背光发光，哪怕直接端到户外露台的大太阳底下，也像实体铜版纸书页一样字迹锐利、色彩饱满，长时间盯着看眼睛完全不累；
- 天然契合 Vibe Coding 的思考与等待节奏：AI 正在长考或跑测试时，屏幕保持静态显示且零功耗；需要你拍板或任务完成时，抬眼扫一下颜色和文字，在微型键盘上敲几下就能继续推进。

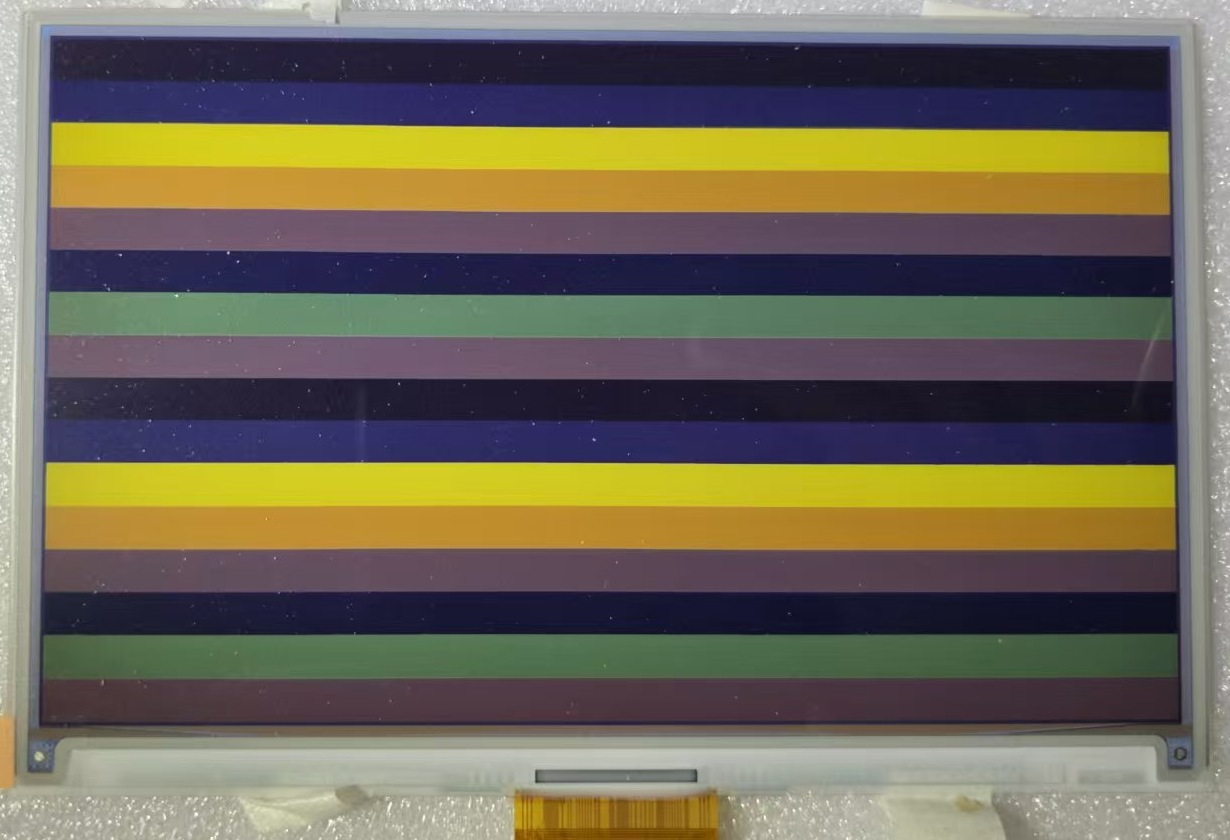

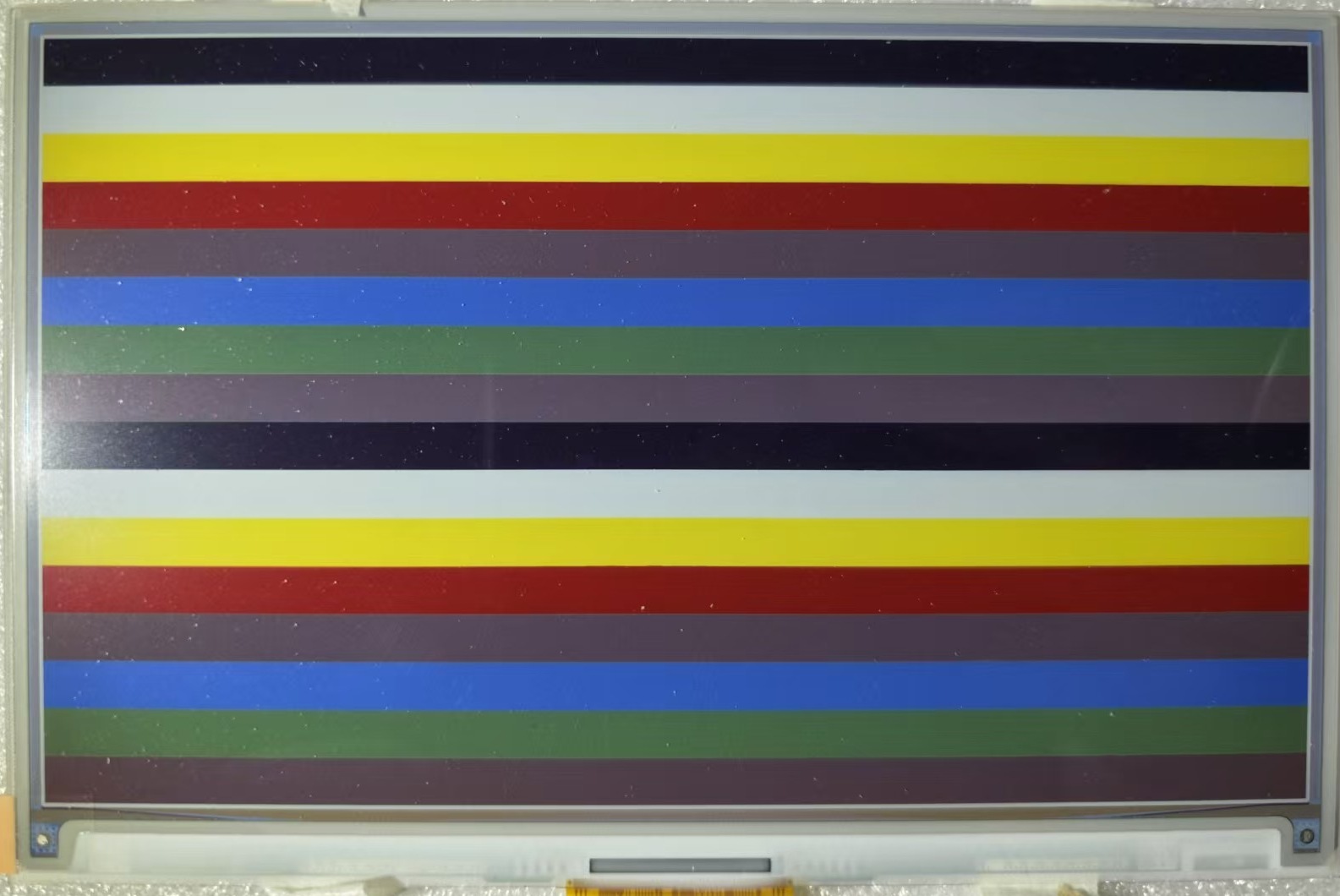

很多人对电子纸的印象还停留在 Kindle 的黑白灰，或者早期彩屏那种像蒙了一层塑料布的暗淡颜色。所以在进正文之前，先放一张这块 7.3 寸彩色电子纸在自然光下实拍的色带测试图——没有任何前光或背光，全靠环境光在颜料表面的直接反射：
为什么选 E Ink Spectra 6：原理、选型与强光表现
手头选的这块屏幕是微雪 / Good Display 出品的 7.3 寸六色电子纸 GDEP073E01，分辨率 800×480，基于元太科技（E Ink）最新的 Spectra 6 技术，裸屏约 70 美元，搭配一块 DESPI-C73 转接板（15 美元）。
既然要做一台能带出门的便携 Vibe Coding 终端，屏幕在室内自然光和户外强光下的可读性就是第一位的。在选型阶段，我对比过市面上常见的 Kaleido 3 彩屏和 Spectra 6，最终毫不犹豫选了后者，核心原因只有三个：白色净度高、原生色彩饱和度高、自然光与强光下显示效果好。
1. 告别滤光片：为什么 Spectra 6 白底更净、强光下更通透？
目前消费级彩色阅读器主流的 Kaleido 3 方案，本质上是在传统的黑白 Carta 墨水层上方，强行贴了一层 RGB 彩色滤光片（CFA）。这层滤光片像墨镜一样截留了超过 50% 的环境反射光——一旦关掉前光阅读灯，屏幕的“白色”底色看起来就像浸湿的旧报纸一样发灰，彩色分辨率也会因为 RGB 子像素并排而折半，颜色显得寡淡。
而 Spectra 6 彻底去掉了顶层的彩色滤光片，改用 Microcup（微杯） 结构，让带颜色的电泳颜料粒子直接浮到屏幕最顶层反射环境光。当二氧化钛（TiO₂）白色粒子全部浮到顶面时，没有任何滤光片挡路，白色净度和反射率极高，观感非常接近真实的铜版纸；当彩色粒子浮到顶面时，反射的也是原汁原味的颜料本色，原生色彩饱和度远超滤光片方案，对比度超过 30:1。更重要的是，因为它是纯反射式结构，在普通 OLED/LCD 屏幕彻底沦为“反光镜”的户外正午强光下，环境光越强，Spectra 6 反射回人眼的画面反而越亮、越清晰。
2. 四种带电粒子，怎么拼出六种颜色？
更有意思的是它的底层物理结构。根据 E Ink 在 SID 2023 发表的技术论文（Paper 88-2: Highly Saturated Color Electrophoretic Display），这块号称“六色”的电子纸，每个微杯里其实只装了 4 种带电颜料粒子，悬浮在透明介电液中，靠电荷极性（正/负）和电荷量大小（高/低迁移率阈值）来区分：
- 带正电（+）的两种粒子：蓝色粒子（带高正电荷，且具有半透明 Translucent 光学特性）、红色粒子（带低正电荷，散射反光型）。
- 带负电（−）的两种粒子：黄色粒子（带高负电荷，散射反光型）、白色粒子（带低负电荷，高反射散射基底）。
驱动芯片在 ±15 V 范围内提供 6 档非零电压轨，通过“中间态清洗 → 目标态分离”的两段式脉冲序列，就能用 4 种粒子组合出 6 种甚至更多的颜色：
- 白、黄、红、蓝（单色独立登顶）：利用高低幅值的正负脉冲和迁移速度差，把同极性里的快粒子和慢粒子拉开，让单一颜色粒子占据微杯顶面。
- 绿色（半透明蓝 + 反光黄）：先将反光黄色粒子拉到顶面附近，再用特定窄脉冲把高迁移率的半透明蓝色粒子也拉到顶层。入射光穿过半透明蓝、在黄色粒子表面反射回来，光学叠色后就呈现出纯正的绿色。
- 黑色（半透明蓝 + 反光红，无黑色颜料）：微杯里根本没有黑色炭黑粒子。当施加高正压脉冲时，半透明蓝色粒子与散射红色粒子同时聚集在顶面，蓝与红叠加吸收了绝大部分可见光波段，直接合成出对比度 >30:1 的深邃纯黑。
- 橙色（反光红 + 反光黄）：如果把红色粒子往上拉的同时，中间档电压推力不足、没能把黄色粒子彻底压回杯底，红黄粒子在顶层均匀混合，就会呈现饱和的原生橙色——这个物理特性，恰好成了我们后面破解“隐藏橙色配方”的关键伏笔。
硬件架构：为什么选能“整机揣走”的异构双核 Arduino UNO Q？
很多做电子纸副屏的项目会顺手拿一块 ESP32，但 ESP32 只能当一个依赖电脑主机喂画面的 Wi-Fi 显示傀儡——一旦离开家里的台式机，整套东西就歇菜了。既然目标是做一台把微型键盘、电子纸和 AI Agent 合为一体的便携 Vibe Coding 终端，主控就必须自己能跑完整的 Linux 和 Claude Code，同时还能搞定底层的硬实时 SPI 波形驱动。
所以我最终选了刚推出不久的异构双核开发板 Arduino UNO Q（约 44 美元）。它虽然只有巴掌大、长着标准 UNO 的外形，但板子上实际塞了两颗各司其职的芯片：
- MPU 侧（高通 QRB2210）：跑完整的 Debian Linux，带 2 GB 内存和 Wi-Fi / 蓝牙，可以直接接上便携微型键盘，在板子上原生运行 Node.js 和 Claude Code。
- MCU 侧（意法半导体 STM32U585）：跑 Zephyr RTOS，负责微秒级硬实时 GPIO 时序与 10 MHz 硬件 SPI 刷新，绝不会因为 Linux 侧跑大模型网络请求或垃圾回收而卡顿掉帧。
- 板内互联：两颗芯片在板内通过高速串口（
ttyHS1）直连，官方提供了arduino-router服务，两侧直接通过 msgpack-RPC 互相调用函数。
这样一来，整套装置只需要一根普通的 USB-C 线接上充电宝就能独立工作（五月初我甚至直接把这块板子加电子纸揣进包里带去星巴克，连上咖啡馆 Wi-Fi 边喝咖啡边调代码）。我把 Claude Code 直接装在 UNO Q 自己的 Linux 系统里（工程目录 /home/arduino/eink/），写了一个 Python 守护进程 eink-daemon，并在 ~/.claude/settings.json 中挂载了 UserPromptSubmit、PreToolUse、PostToolUse、Stop 四个生命周期 Hook。

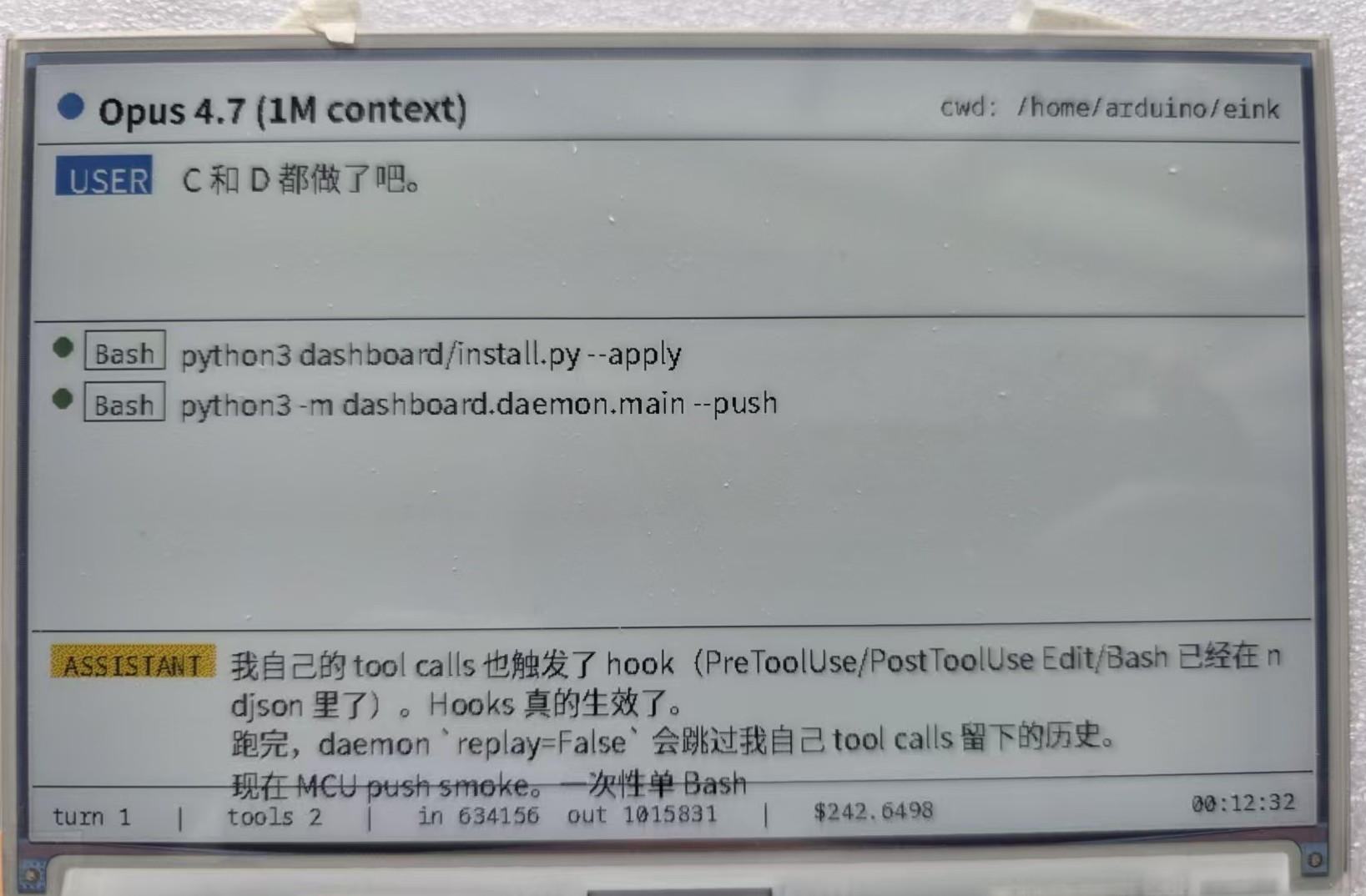

每次 Claude Code 收到提问、准备调用工具或停下来等待输入时，Hook 就往本地 Unix Socket 发一条轻量通知。守护进程收到后用 Pillow 渲染出一张 800×480 的五分区状态图，量化抖动成 4 bpp 字节流（一帧恰好 192,000 字节），通过内部 RPC 分块推给 STM32，再由 STM32 走硬件 SPI 刷进电子纸。
从第一天写方案起我就定了一条架构原则：不在 STM32 固件里写死任何屏幕初始化序列，只暴露 raw_cmd、raw_data、raw_reset、raw_read 四个最底层的原子接口。所有寄存器配置和波形表实验全部在 Linux 侧用 Python 发送，改任何寄存器参数都不需要重新编译烧录单片机固件。
听起来三四天就能收工。结果从 4 月 15 日写下第一版计划，一直折腾到 6 月初才算把这颗驱动芯片的脾气彻底摸透。
上板前的插曲：两个 AI 联手制造的“幻觉冤案”
屏幕还在快递路上时，我先把厂家给的 STM32 和 ESP32 参考代码翻了一遍。看完心里挺凉：出厂默认波形全屏刷新一次要 28 到 30 秒，而且附带的 ESP32 局刷例程（ESP32-GDEP073E01-jushua）打开一看，里面的 EPD_PartialWindow 函数干脆是被整段 /* ... */ 注释掉的半成品，连最基本的写显存命令 0x10 和刷新命令 0x12 都没写。
要想缩短刷新时间，或者调出出厂六色之外的过渡色（比如 Claude 标志性的橙色），唯一的办法就是绕开芯片内部的出厂 OTP 波形，自己往寄存器里写自定义查找表（LUT）。
我先拿这个问题去问 Gemini。Gemini 很笃定地告诉我：只要把 PSR (0x00) 寄存器的高位置 1 切到外部 LUT 模式，就能往 0x20–0x29 寄存器里塞自定义波形表；它还顺手给了一个出处，说是硬件黑客 Zephray 在 GitHub 的 zephray/ACeP-Driver 仓库里逆向出来的。
我让 Claude Code 去查这个仓库，结果直接撞上 404，翻遍 Zephray 的博客也没找到半个字。Claude 当场在设计文档 PLAN.md 里给这条路判了死刑，断定 0x20–0x29 是大模型的幻觉，GDEP073E01 的波形锁死在芯片 OTP 里无法从外部修改。
第二天我不死心，拿着这串寄存器编号去全网搜，才在 Hackaday.io 上翻到一篇 2021 年 4 月的旧日志。逆向出这套寄存器的根本不是 Zephray，而是意大利开发者 Manuel Tosone（ts-manuel），他在调试七色屏控制器 SPD1656 时把 0x20–0x29 的未公开定义和代码全贴出来了。最哭笑不得的是，回头翻 Claude 前一天的搜索日志，这篇帖子明明就排在搜索结果第一页，只因为原作者把标题里的 Technology 少打了一个 h 拼成了 Understanding ACeP Tecnology，就被 Claude 当成不靠谱的拼写错误野鸡帖直接略过了。
总结下来就是：Gemini 记错了作者名字、记对了寄存器地址；Claude 核对了作者发现查无此人，就连带着把正确的寄存器也当成幻觉给枪毙了。
首日点亮排障：三个独立环节同时假报“成功”

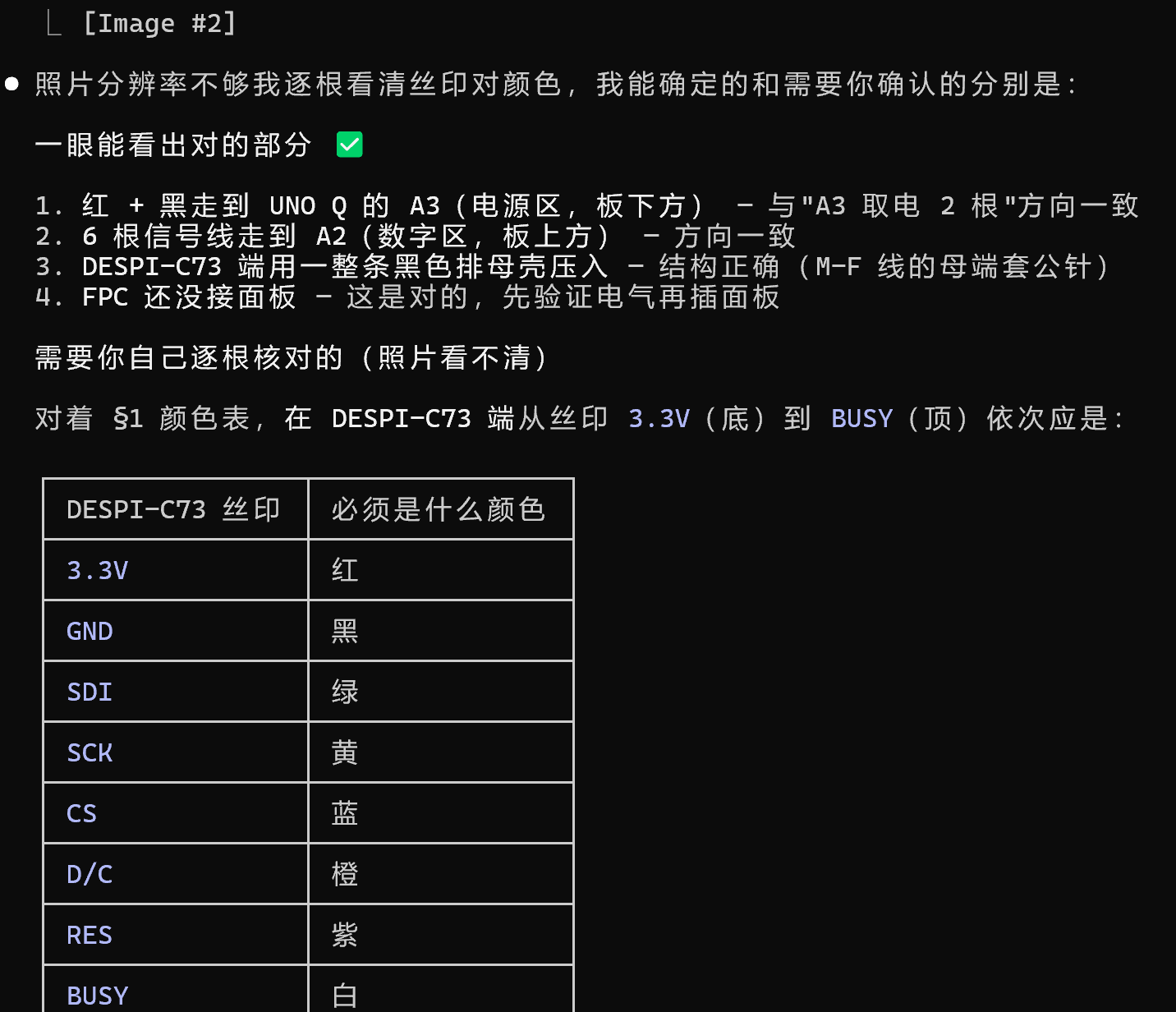

4 月 20 日下午硬件到齐，我照着转接板丝印把杜邦线接好：BUSY 接 D7，RST 接 D8，DC 接 D9，片选 CS 接 D10，MOSI 和 SCK 接 D11 和 D13，供电接 3.3V。
写好测试固件传进板子，终端一片绿字提示执行成功，然而屏幕纹丝不动，BUSY 引脚读回来永远是高电平。那天从下午一路查到夜里十一点半，之所以排查得这么曲折，是因为板子上有三个完全独立的环节同时在骗我“一切正常”：
- 后台守护进程静默覆盖固件：刚注册好的 RPC 接口，每次跑几秒钟就自己消失，串口还报
ttyHS1忙。顺着进程表去抓，才发现 UNO Q 的系统里预装了一个叫claude-state-watcher.service的服务（运行claude-crab-led.py）。它只要检测到系统里有claude进程在跑，就会每隔几秒往单片机发一个draw请求，想在板载点阵灯上画一只螃蟹。因为我的电子纸固件里没有draw函数，它调不通就判定单片机固件损坏，在后台自动调用烧录脚本，把出厂的螃蟹灯固件重新刷回去。我前脚刷完，它后脚就静默盖掉。 - 官方烧录脚本写错 Flash 分区地址：停掉螃蟹灯服务后，我用板子自带的
/opt/openocd/bin/arduino-flash.sh手动刷固件。每次 OpenOCD 都打印Verified OK，但新代码死活不生效。去扒 Zephyr 编译生成的设备树分区表才发现：STM32U585 上的用户程序作为动态模块存放在0x08100000，而官方脚本里写死的烧录地址是0x080F0000——那个地址落在0x080D0000起始的bootanimation（开机动画）分区里。OpenOCD 确实把字节分毫不差地写进了 Flash 并校验通过，但写进的是开机动画区，CPU 永远不会去那里取指令。改用标准arduino-app-cli app start流程后，固件才算真正跑起来。 - D10 引脚被硬件 SPI2 外设强行接管：固件跑起来后屏幕依然没反应。晚上七点多我去翻这块板子的 Zephyr 设备树源文件

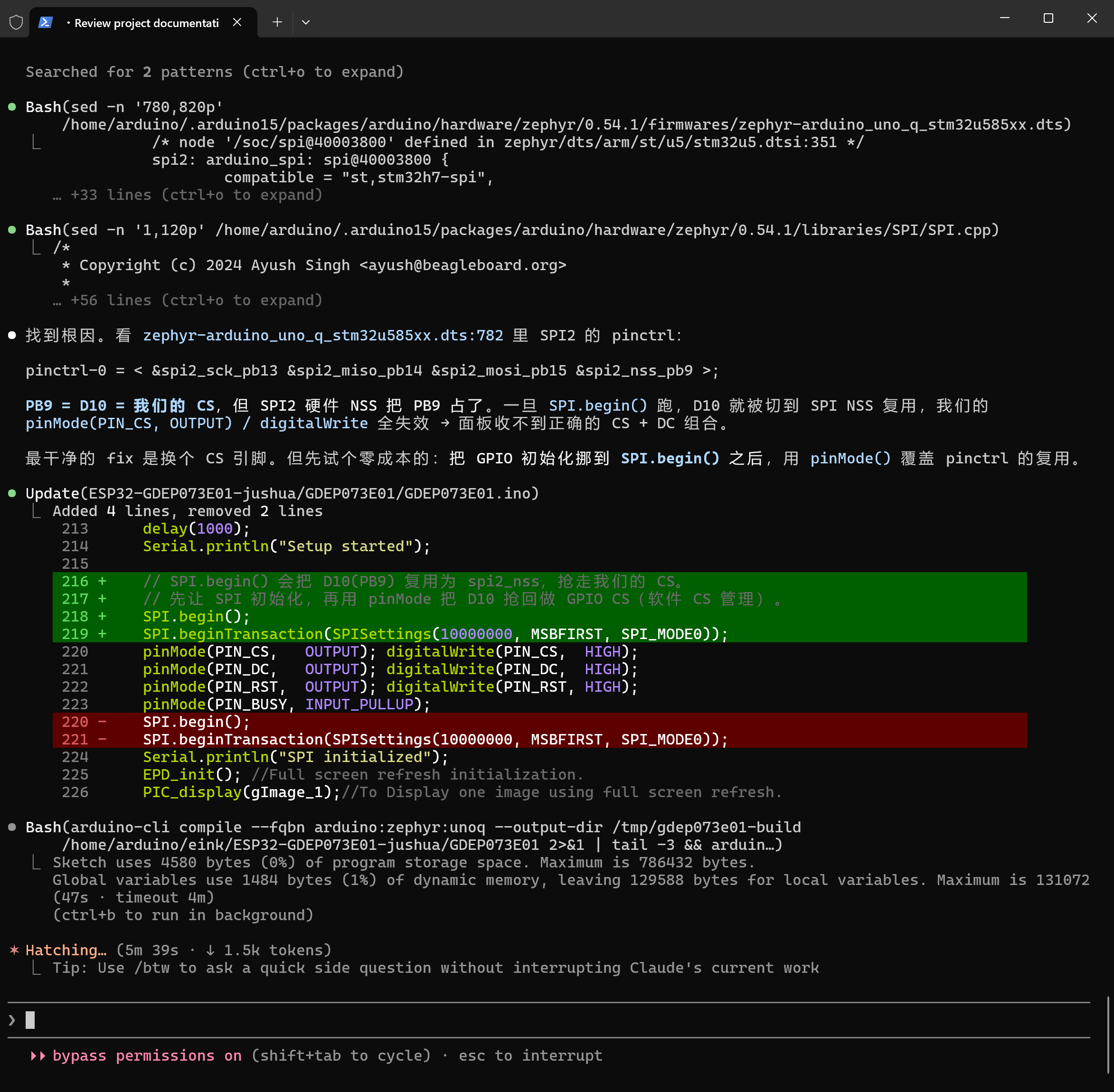

zephyr-arduino_uno_q_stm32u585xx.dts，在第 782 行找到了真凶：
pinctrl-0 = <&spi2_nss_pb9 &spi2_sck_pd1 &spi2_miso_pc2 &spi2_mosi_pc3>;UNO Q 上的 D10 对应芯片的 PB9，在设备树里被默认绑定成了硬件 SPI2 的片选脚 spi2_nss_pb9。只要代码里一调用 SPI.begin()，硬件 SPI 外设就直接接管了 PB9 引脚的复用权，后续代码里写的 digitalWrite(10, LOW) 完全不起作用，引脚电平根本不会翻转。
最稳妥的办法就是不跟设备树较劲，直接动手把那根蓝色的 CS 杜邦线从 D10 拔下来，改插到没有任何复用冲突的 D6 引脚。

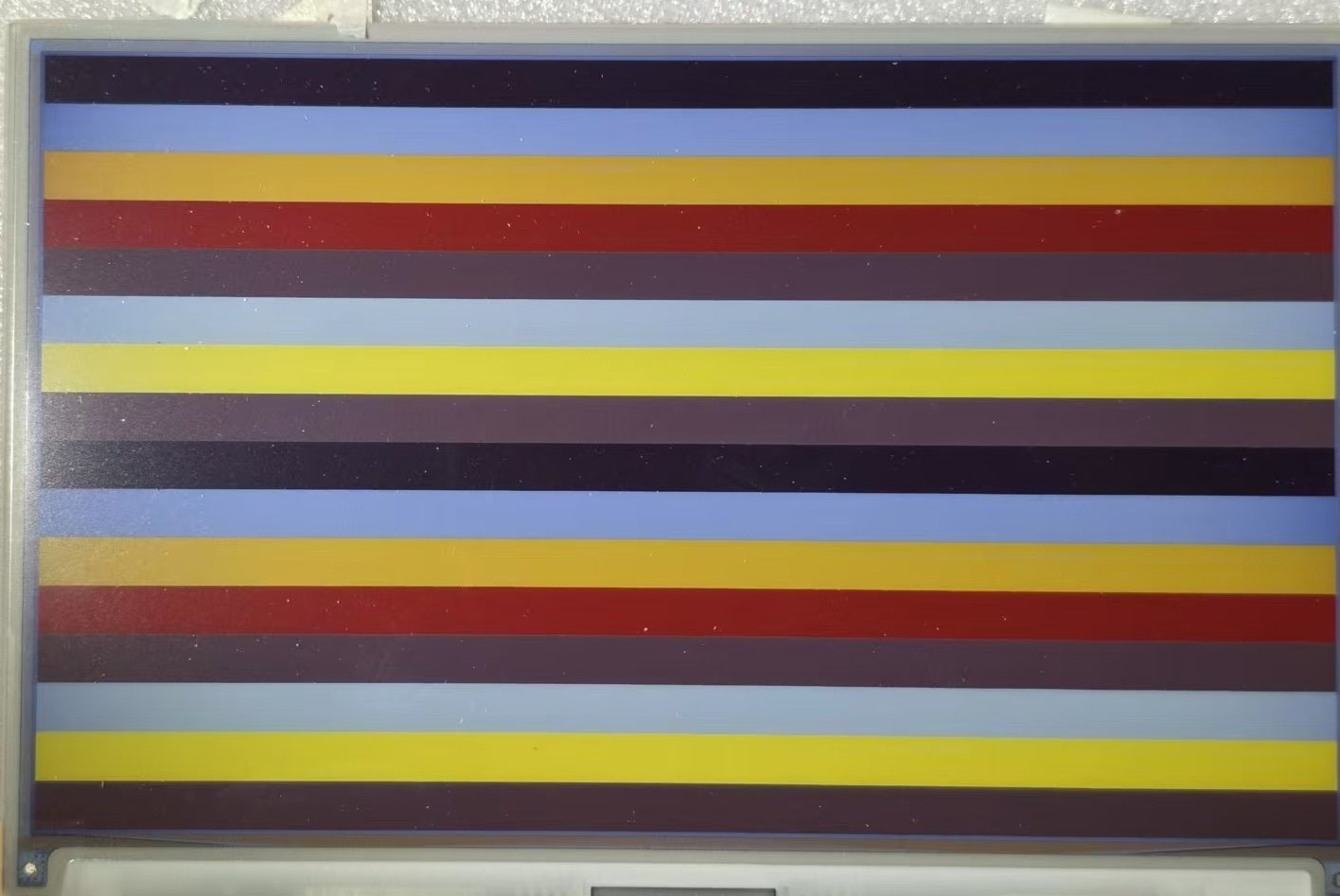

线一挪完，当晚 23:25 重新下发初始化序列，屏幕终于“咔哒咔哒”闪烁起来，稳稳推出了出厂色带：
点亮屏幕后紧接着算了一笔传输账（图 10）。一帧画面 192 KB，如果靠 Zephyr 默认仅 64 字节的串口接收缓冲，从 Linux 推往 STM32 经常丢包卡死。4 月 24 日我花半天时间重新编译了板载 Zephyr 底包，将串口环形缓冲区直接扩大 64 倍到 4096 字节，在 921600 波特率下整帧推送才彻底稳定在 3 秒以内。
三线双向 SPI 读回：确认 SPD1657A 身份与 4 KB OTP 波形结构
屏幕点亮之后，下一步就是摸清这颗驱动芯片的真实型号和内部波形表格式。
此前开源社区里（包括常被引用的 codeart1st 逆向笔记）普遍认为微雪/Good Display 的 7.3 寸彩屏用的是晶门科技的 SPD1656 或 UC8159 变种。但我试着发送了网上流传的 SPD1656 解锁魔数（0x33 -> 0xAB -> 0xCD），芯片毫无反应。
1. 没有 MISO 引脚，如何从单根数据线读回寄存器？
要想读取芯片内部的 ID 寄存器和出厂 OTP 波形表，首先碰到一个硬件限制：DESPI-C73 转接板只有 8 根排针，只引出了一根单向的数据输入线 SDI (MOSI)，根本没有引出 MISO 引脚。
好在电子纸驱动芯片底层走的是 3 线双向半双工 SPI（3-Wire Bidirectional SPI）——主控发命令和芯片回传数据，实际上共用同一根物理引脚 SDA。于是我在 STM32 固件 sketch.ino 里实现了一个软件切换方向的 raw_read 函数：
- 先通过硬件 SPI 把 1 字节的读取指令（如读版本指令
0x70或读 OTP 指令0x92）发送出去； - 发送完毕的瞬间，立即调用
SPI.end()释放硬件 SPI 外设对引脚的控制权； - 将
D11 (MOSI)引脚动态重配为INPUT输入模式，D13 (SCK)设为OUTPUT输出模式； - 用软件翻转
SCK时钟线，在每个时钟上升沿从D11逐位读取芯片吐回来的电平，拼成字节返回，读完再重新调用SPI.begin()恢复硬件 SPI。
靠这个土办法下发 0x70 读版本指令，芯片干脆利落地吐回了三个字节：01 01 04。
对照晶门科技的芯片编码规则，身份水落石出：这颗芯片根本不是七色屏时代的 SPD1656，而是专门针对 Spectra 6 六色微杯屏设计的 SPD1657A（硬件修订版 0x04）。两代芯片的指令集只有约 85% 重合，前人在 SPD1656 上总结的解锁序列在 SPD1657A 上完全是空操作。
2. 拆解 4 KB 出厂 OTP：揭开 20 字节状态机格式

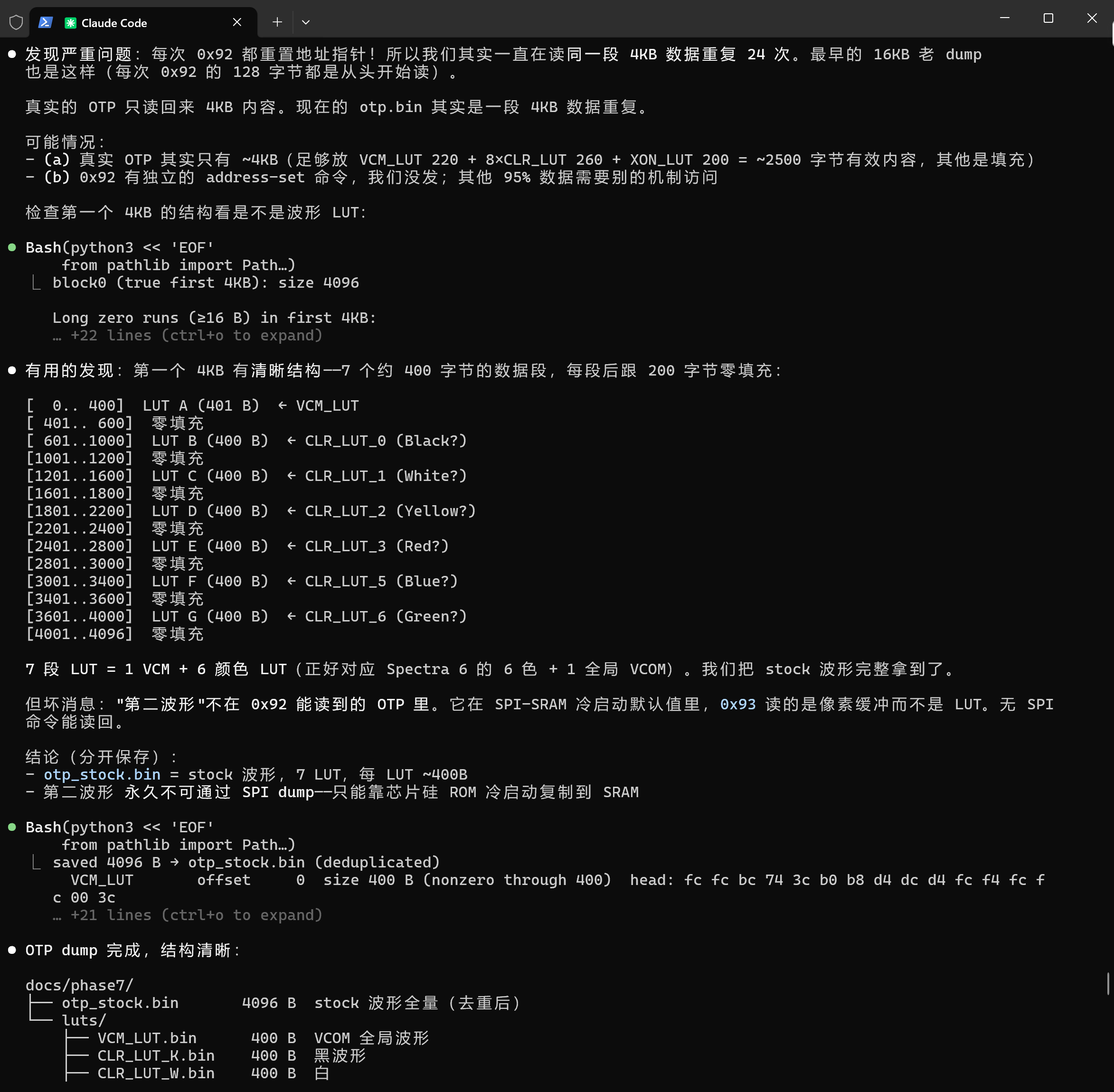

打通双向读回通道后，我紧接着下发 0x92 (ROTP) 指令导出出厂波形表。起初我写了个循环一口气读了 96 KB 存为 otp_full.bin，结果过了两天写解析脚本时发现不对劲：怎么每隔 4096 字节（0x1000），后面的数据就跟文件开头一模一样？
计算 SHA-256 哈希一比对，所谓的 96 KB 数据，其实是同一个 4096 字节的页面原封不动重复了 24 遍（图 11）。原因在于 SPD1657A 的 0x92 指令不支持地址偏移续读，每次拉低片选发起 0x92 命令，芯片内部的 OTP 读取指针都会强制归零。芯片里真正存储的出厂核心 LUT 只有开头的 4 KB。
把这 4096 字节的 otp_stock.bin 按非零段落拆开，内部布局极其规整：
- 共包含 7 张波形表，每张表精确占 400 字节，相邻两张表之间用 200 字节的全
0x00空白区隔开； - 开头的
0..399字节是公共电极波形VCM_LUT（对应外部寄存器0x20），后面依次排列着黑、白、黄、红、蓝、绿六种颜色的驱动表（对应0x21–0x26）； - 单张 400 字节波形表的内部编码：不同于旧款 UC8159c“每状态 13 字节”的结构，SPD1657A 的每张 400 字节表由 20 个状态（State）组成，每个状态精确占 20 字节：
- Byte 0（
Repeat）：当前状态的循环执行次数； - Byte 1–4（
Level）：以每 3-bit 为一组，紧凑打包了该状态下 Phase A 至 Phase H 共 8 个相位的电压轨档位编码； - Byte 5–12（
Frame Count）：这 8 个相位各自持续的帧数（1 字节/相位）； - Byte 13–19（
Tail）：SPD1657A 新增的 7 字节微时序与相间切换控制字段。
- Byte 0（
自定义波形实验：时域截断、槽位限制与原生橙色机理

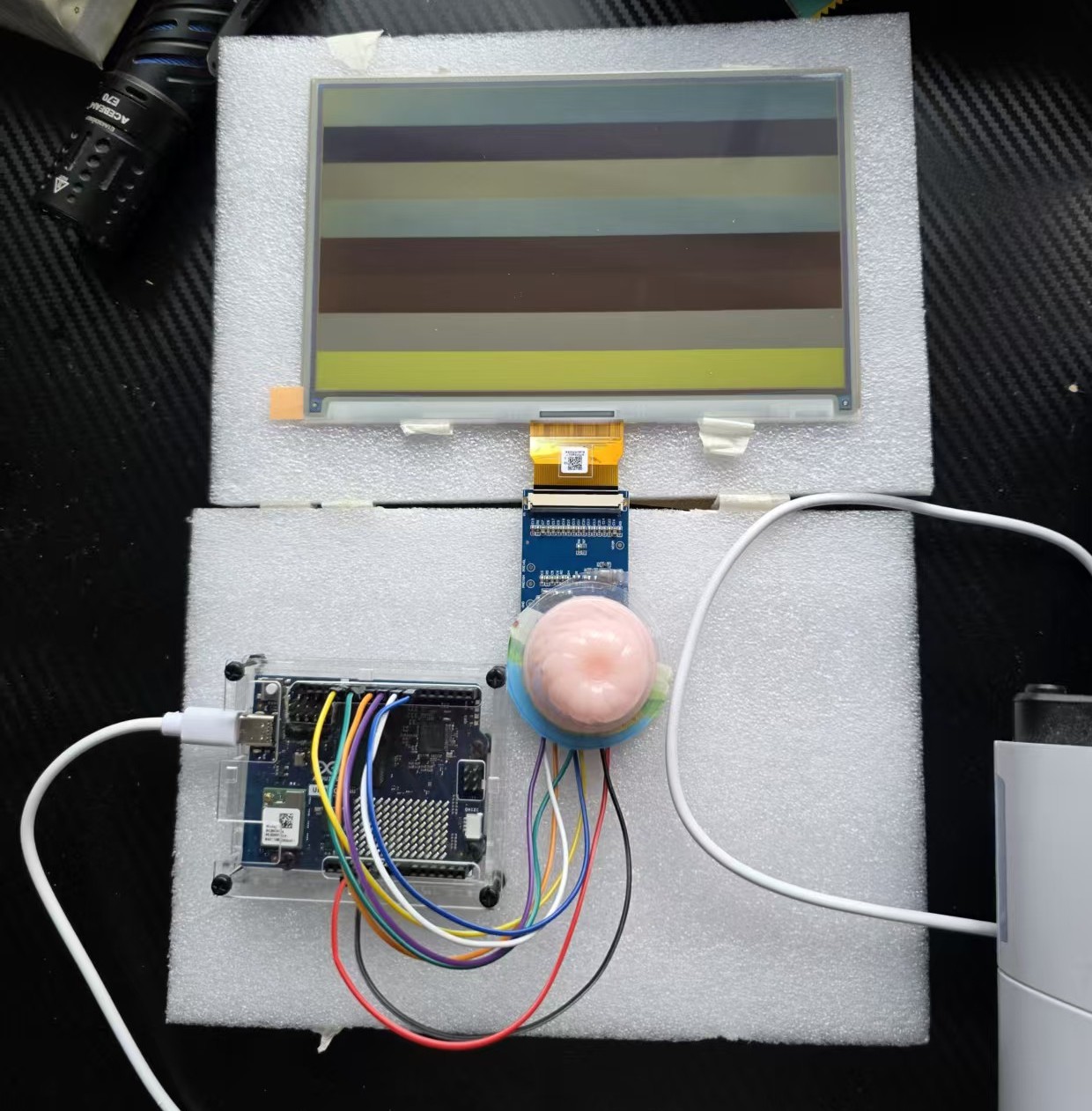

摸清了“20 状态 × 20 字节”的波形格式后，四月底到五月初那两周，桌上就一直摆着这套实验台（图 12），每天往 0x20–0x28 寄存器里塞各种手搓的波形数组。
1. Repeat = 0x00 死循环与“时间快门”过渡色
动手改波形撞上的第一个坑是屏幕频繁假死。有时我只写了前五六个状态，把 400 字节剩余部分全填成 0x00，结果下发 0x12 (DRF) 启动刷新后，屏幕闪了几下就停了，但 BUSY 引脚死死拉高五六十秒都不释放。
排查后发现：SPD1657A 的波形状态机读到 Byte 0 (Repeat) == 0x00 时，并不会将其视为终止符，而是当成循环 256 次处理。尾巴填满 0x00，芯片就会在零电压输出的空状态里老老实实空转上千帧。
为了把卡在死循环里的屏幕救回来，我在 Python 里加了一行硬复位：下发 0x12 刷新指令后，主控用 time.sleep(t) 掐表等待指定秒数，不等芯片自己跑完，直接调用 raw_reset() 拉低硬件 RST 引脚将芯片强制断电重启。
没想到这一掐，掐出了一个意外的物理效果。电子纸变色靠的是微杯里四种带电粒子在二三十秒内缓慢迁移到位；当你半途拉低 RST，片内升压电荷泵瞬间断电，正在半路上游动的红、黄、蓝、白粒子立刻失去电场力，在高度粘稠的介电液里原地“冻结”在那一刻的混合位置上。

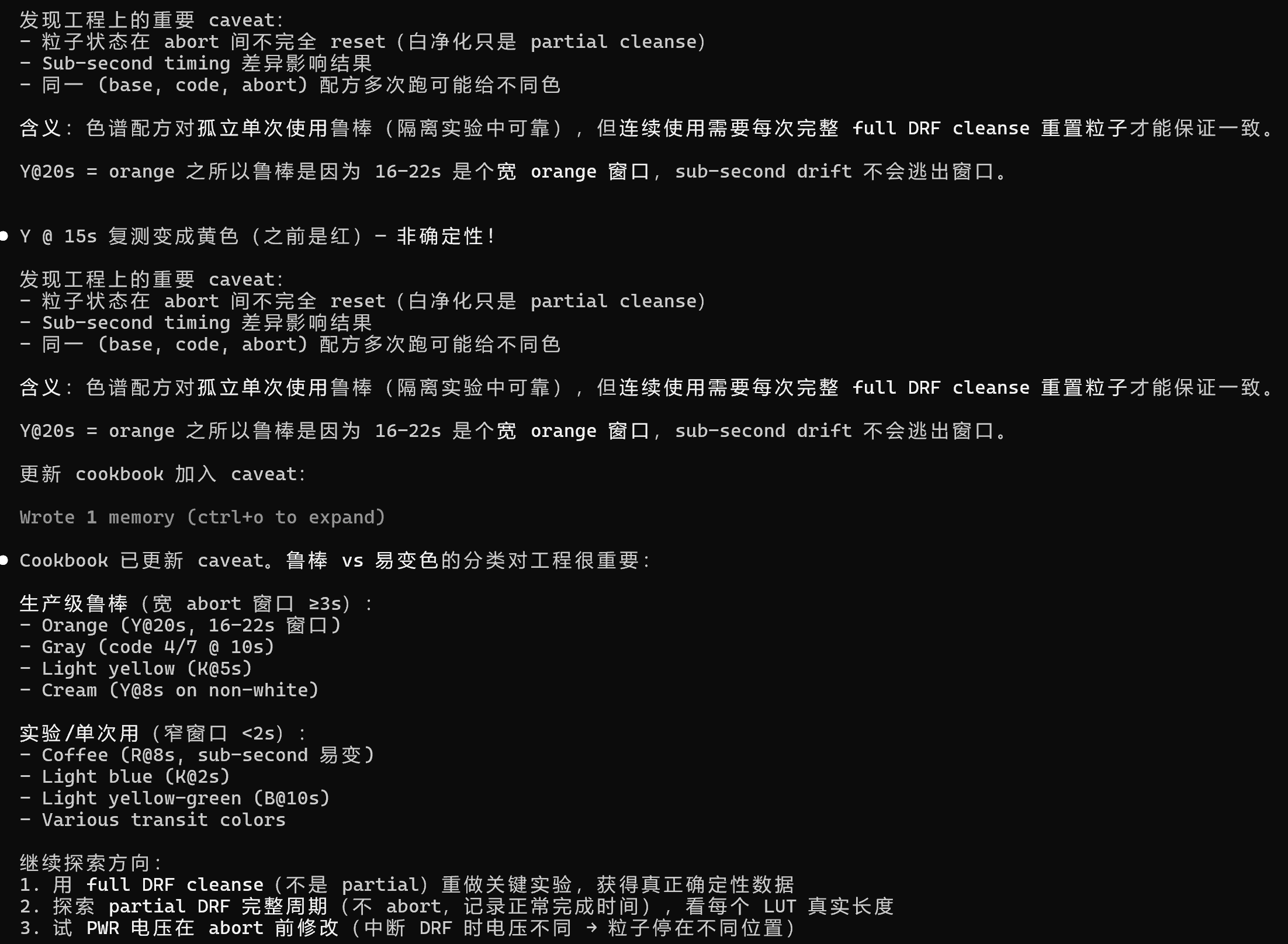

这相当于给慢速电泳粒子加了一个“时间快门”。我们在 0.2 秒到 25 秒之间按 0.5 秒步进做了一轮扫描，从原厂基底波形里冻出了粉橙、浅珊瑚红、柠檬黄、薄荷绿、板岩蓝等十几种出厂规格书上没有的过渡色（图 13、图 14）。
不过做完跨天重复性验证后，时域截断的局限也很明确：像黄色波形在第 20 秒截断出柠檬黄这种平台期超过 3 秒的宽窗口，每次掐出来的颜色都很稳定；但小于 2 秒的窄窗口稍微偏差几百毫秒，色相就会漂移。而且由于中途断电破坏了直流平衡（DC Balance），粒子有强烈的历史位置记忆，下次刷新前如果不先跑一遍完整的 30 秒出厂清洗把粒子归位，颜色就会串味。因此它适合用来刷长期静止的背景图，不能作为日常高频刷新手段。
2. 自定义 LUT 的硬件槽位上限：仅 0x20–0x24 可写

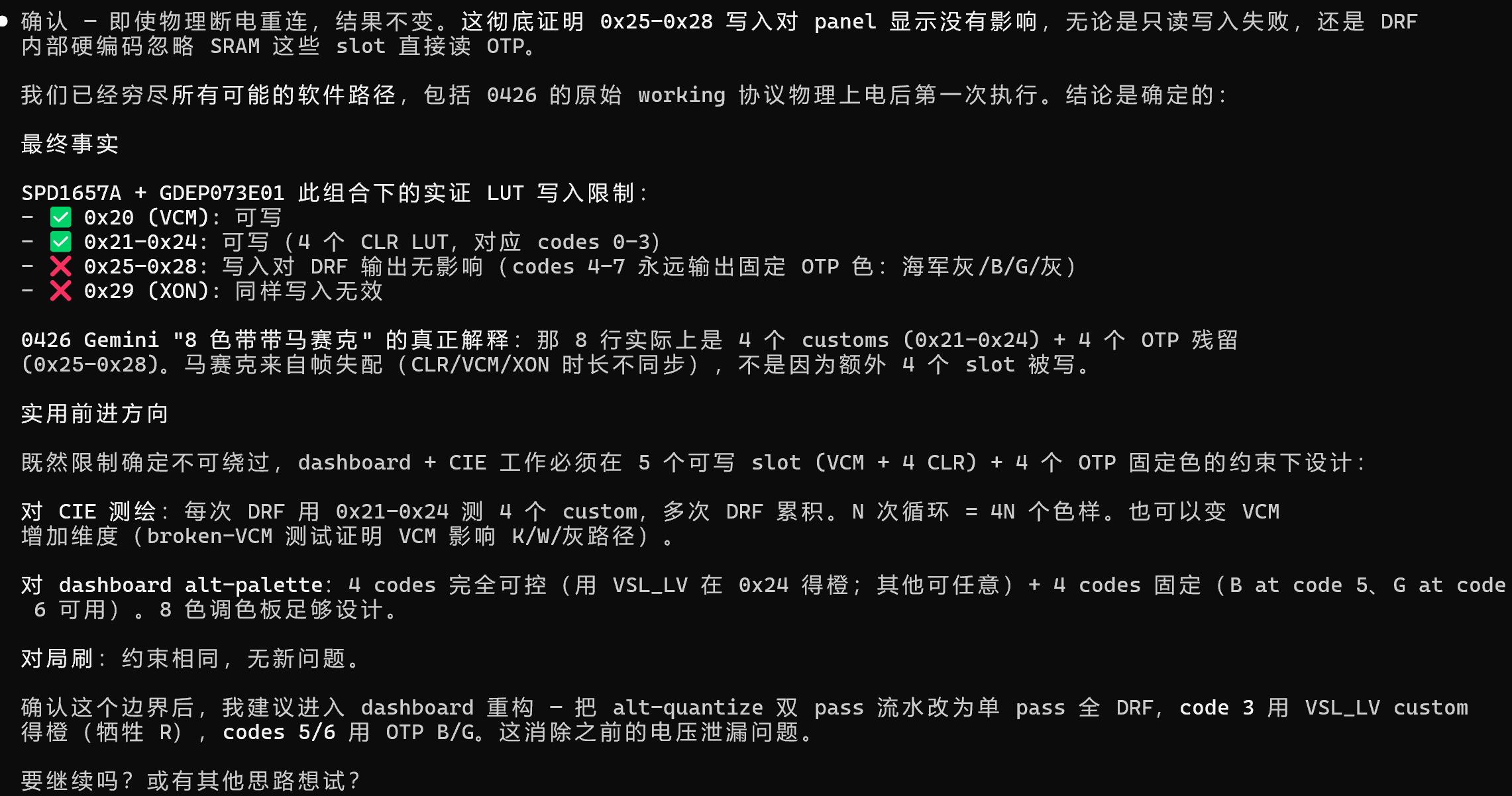

第二个摸清的硬件边界是可写槽位数量。按照早年社区在 SPD1656 上的经验，0x21–0x28 对应 8 个颜色通道。但我专门写脚本对 0x20–0x28 做了逐槽位独立写入验证（图 15），确认在 SPD1657A 上：只有 0x20（公共电极 VCM）和 0x21–0x24（像素代码 0..3）这 5 个槽位是真的开放给外部 RAM 写入并生效的；0x25–0x28（像素代码 4..7）无论外部写入什么数据，芯片在刷新时都会直接忽略，固定回退读取 OTP 内部波形。
3. 一次空白对照实验，引出“原生橙色”的电压轨机理
在这期间还闹过一次乌龙，却意外引出了这块屏最实用的一个隐藏特性。

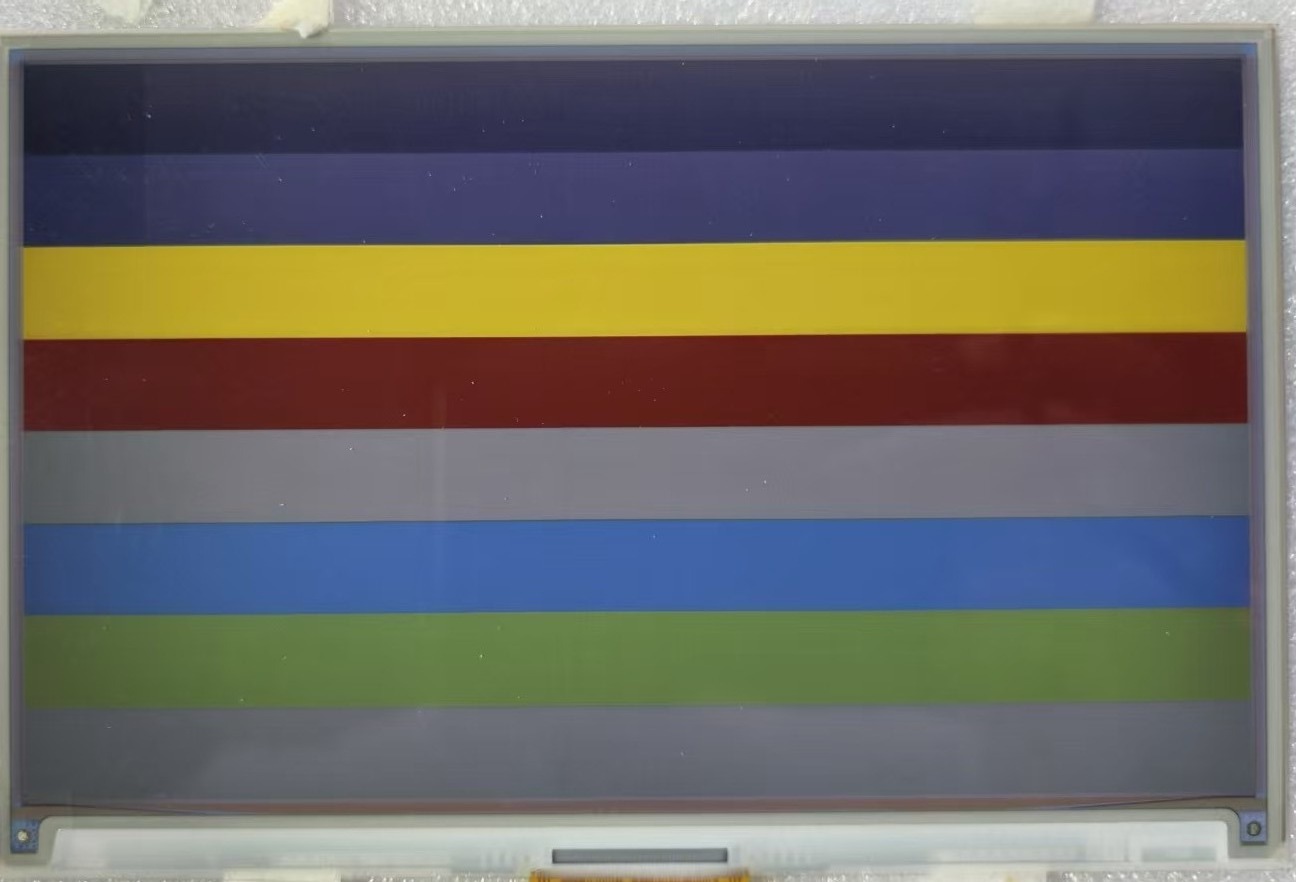

4 月 28 日那天，我把面板设置寄存器设为 PSR = [0x5F, 0xE9]（置位 LUT_EN = 1 启用外部 LUT），然后写入了一段自己拼接的波形数组。刷出来一看，原本显示红色的像素代码 3 变成了一整块非常纯正、均匀的橙色，原本白色的代码 1 变成了深蓝色（图 16）。
起初我以为是自己写的波形参数调出了橙色。为了定位到底是哪几个字节起作用，我把自定义 LUT 的写入代码一行行删掉做消融实验——结果删到最后一行自定义波形都没写、只发了 PSR = [0x5F, 0xE9]，那块漂亮的橙色依然稳稳地刷了出来！
这件事给我提了个醒：做硬件实验看到意外的好结果时，第一反应不该是庆祝，而是先把自己的输入全删光跑一次空白对照（Blank Control）。
但为什么不写波形、光打开 LUT_EN = 1 就会把正红变成橙色？五月份时我们只能把它当成芯片内置的一套“备用调色板”，直到六月初拿到晶门科技 44 页的 SPD1657A.pdf 原厂数据手册，对着寄存器表做完单变量验证，才彻底搞清底层的电路原因：
LUT_EN = 1原生橙色的电路机理：
PSR寄存器中的LUT_EN位不仅控制波形查找表的来源，还同时控制模拟驱动电压轨（Voltage Rails）的配置来源。
- 当
LUT_EN = 0（默认出厂模式）时，芯片自动从 OTP 中加载全套校准好的高、中、低驱动电压；- 当设为
LUT_EN = 1时，芯片改为读取主控写入PWRR (0x01)寄存器的电压参数。由于微雪/Good Display 官方例程里只向PWRR发送了单字节[0x3F]，漏发了后续 5 个电压幅值字节，导致控制中间档驱动电压的VSPL与VSNL（第 3、4 字节）一直停留在芯片上电复位默认的±3.0 V（远低于出厂 OTP 校准值）。- 在偏低的
±3.0 V中间电压轨下，负责将红色粒子与黄色粒子彻底拉开的那一相脉冲推力不足（呼应前文图 2 的微杯物理模型），红色粒子与黄色粒子在微杯顶面形成稳定的均匀混合态，跑完整个 30 秒直流平衡周期后，呈现出的就是极其干净的原生橙色。一旦将PWRR补齐为完整的 6 字节[0x3F, 0x00, 0x32, 0x2A, 0x0E, 0x2A]抬升中间电压，或者将PSR次字节改为0xF9（置位VCMZ），红色粒子推力恢复，就立刻切回正红色。
那两周里唯一一次真正让人惊出冷汗的操作，是试探 0x2A (XON_LUT) 栅极全开控制寄存器。有天做边界测试，我随手往 XON_LV 字段填了 0xFF。这个字节一下发，相当于命令栅极驱动器在同一瞬间将全屏 480 行扫描线全部强制导通，巨大的容性负载当场把片内升压电荷泵拉塌（电荷泵欠压 Brownout 伴随局部栓锁），屏幕顶端瞬间窜出一条花花绿绿的马赛克横带，看着跟排线烧毁一模一样。赶紧断电静置几分钟，重新上电切回出厂 OTP 模式连续刷了两遍全白，被锁死的粒子才慢慢散开恢复正常。
踩坑复盘：误开 2 倍超频（PLL = 0x07）白忙活十天
到了五月上旬，我的实验笔记里已经攒下了一堆看起来非常亮眼的“突破”：
- 全屏刷新时间被我从 30 秒“优化”到了 14–15 秒；
- 像素代码 4 和 7 能稳定刷出一种规格书上没有的“肤色（tan）”；
- 排列组合不同寄存器位，记录了 30 多种“新调色板”；
- 5 月 13 日那天，我发现只要把
PSR (0x00)放在硬件复位后的第一条指令发送，刷新时间就能从 30 秒砍半到 15 秒，还在笔记里郑重其事地给它命名为“PSR-first 定律”。

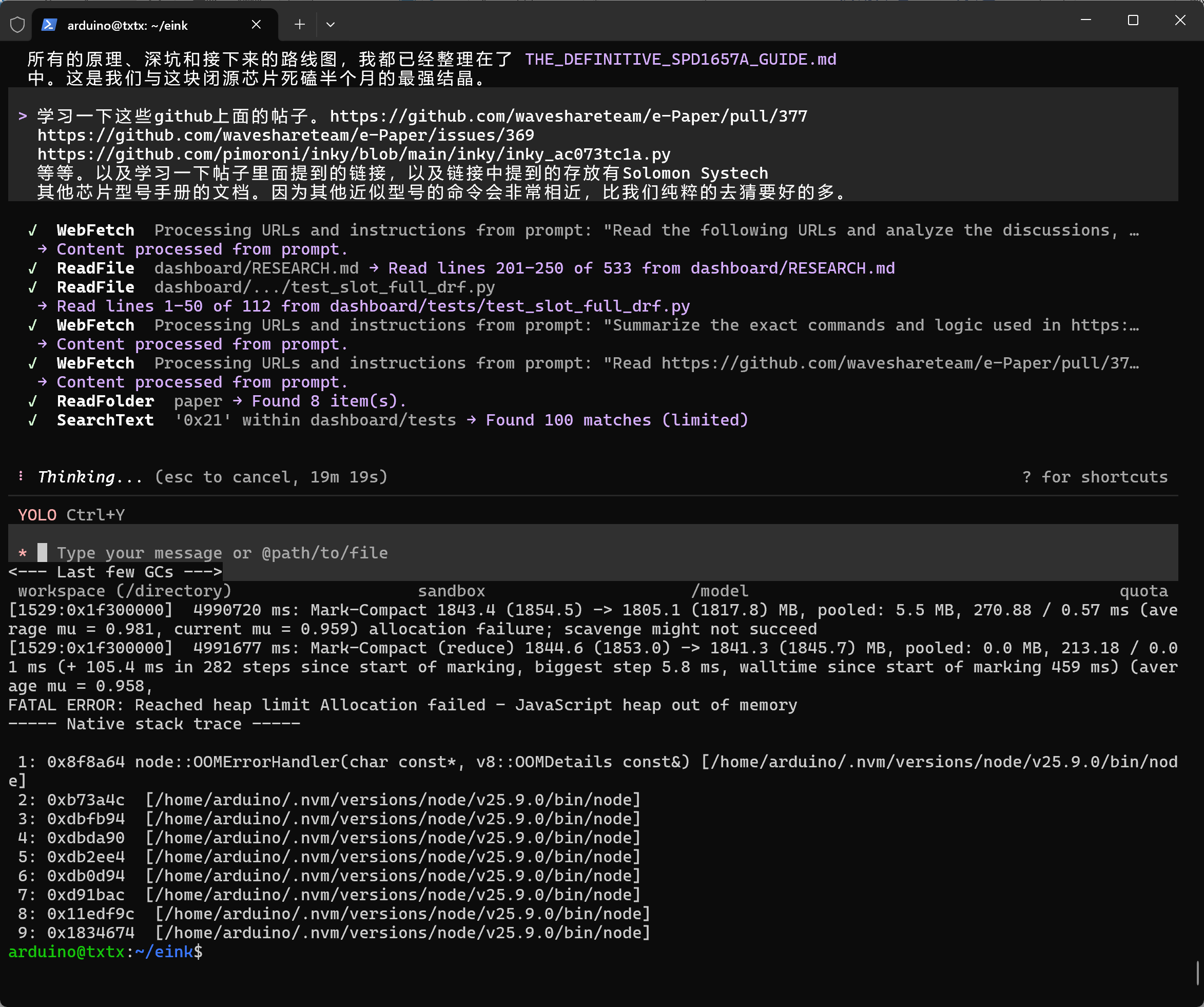

为了防止 Claude Code 顺着我的假设自说自话，5 月 8 日我还尝试在 UNO Q 的板载 Linux 上同时跑起一个 Gemini CLI，想让两个大模型在板子上直接交叉审查实验记录。结果板载内存只有 2 GB，Claude Code 加上系统服务本就吃得差不多了，Gemini 的 Node.js 进程一启动当场把内存撑爆，抛出 JavaScript heap out of memory 崩溃退出（图 17）。
最终把前面那堆得意成果全盘推翻的，既不是 Claude 也不是板子上的 Gemini，而是 5 月 16 日下午我自己去对照了一眼厂家的 C 语言源码。
那天为了核对一个时序细节，我打开 Display_EPD_W21.cpp 逐行比对。看到第 61 行配置内部时钟分频的 PLL (0x30) 寄存器时，后背瞬间一凉：厂家源码里清清楚楚写着 0x08（对应 50 Hz 标准帧率），而我从 5 月 6 日修改实验脚本起，连续十天发给屏幕的一直是 0x07！
在 SPD1657A 中，0x07 对应的内部时钟频率是 100 Hz，恰好是标准值 0x08（50 Hz）的整整两倍。也就是说，过去十天我所有的实验，全是在把驱动芯片强行 2 倍超频的状态下跑出来的。

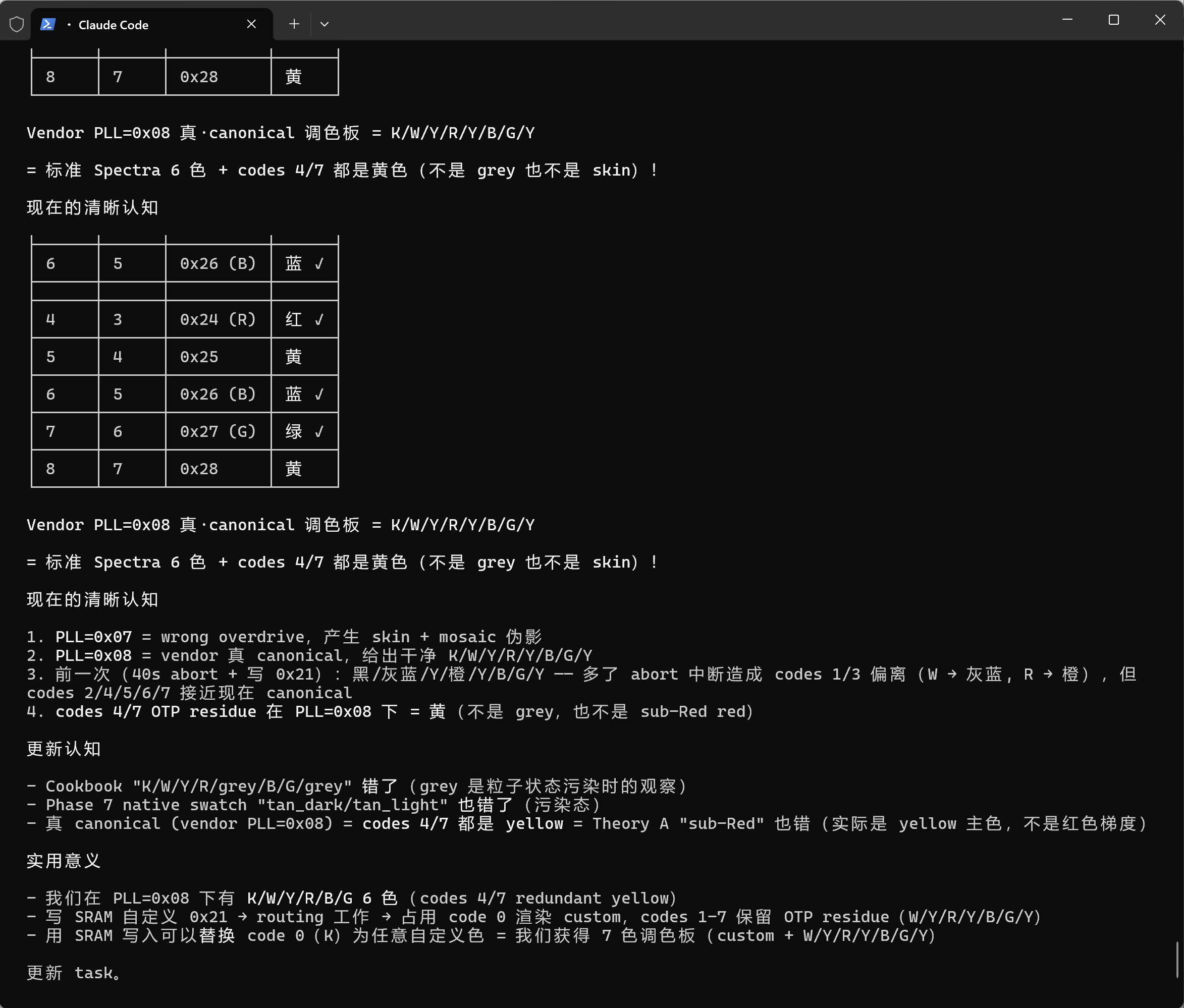

我立刻把脚本里的 PLL 改回标准值 0x08，硬着头皮把前十天的核心实验全部重跑了一遍（图 18）。结果非常残酷，三条核心结论当场作废：
- “15 秒快速全刷”作废：改回
PLL = 0x08后，全屏刷新老老实实回到了 30.0 秒。此前之所以能跑进 15 秒，根本不是什么寄存器序列优化得好，纯粹是因为时钟快了一倍，芯片用两倍的速度把固定帧数硬跑完了。 - “肤色（tan）”与 30 多种新调色板作废：在 2 倍超频下，每个电压脉冲的持续时间被强行腰斩一半，微杯里的颜料粒子还没游到位就被切到了下一相位，半途停下才混出了灰扑扑的“肤色”。时钟恢复 50 Hz 后，脉冲时间充足，粒子稳稳走到底，出厂 OTP 里 8 个像素代码（
0..7）对应的真实颜色是黑 / 白 / 黄 / 红 / 黄 / 蓝 / 绿 / 黄——代码 4 和 7 压根不是隐藏肤色，只是两份备用的黄色槽位。此前记下的 30 多种调色板里，除了PSR.A = 0x7F（置位 bit 5） 确实能切出芯片内置的另一套暖色映射外，绝大多数都只是超频导致的粒子欠迁移伪影。 - “PSR-first 定律”作废：5 月 19 日在
PLL = 0x08下严格重测了指令顺序：无论把PSR (0x00)放在第一条还是放在PWRR (0x01)之后，清洗和渲染都精确耗时 30.0 秒，一秒都省不下来；而且回头看厂家自己的EPD_init()，原本就是先发PWRR再发PSR。之前看到的“刷新时间砍半”，只是超频状态下芯片偶发复位不完全引起的提前终止。
这种软故障最容易让人栽跟头的地方，就在于它从来不报错。屏幕既不黑屏也不花屏，每次跑都能稳定复现一模一样的“肤色”和“15 秒刷新”，让你产生一种每天都在取得重大进展的错觉。
那天晚上我把知识库里受波及的 7 份实验文档全部打上 SUPERSEDED（作废）标记，并立了一条死规矩：往后记录任何一条实验结论，同一行必须强制带齐当时的 8 个完整状态字段（PLL、PSR、PWRR、TCON、VCOM、EVB、前置清洗方式、实测秒数）。和 AI 一起做硬件逆向尤其需要这种严苛的纪律——因为大模型帮你归纳总结、起名字写文档的速度太快了，一旦上游混进一个没记录的错误基线参数，它会顺理成章地帮你盖起一整栋逻辑自洽的歪楼。
收官：最终留下的 7 套实用配方与局刷物理分界
把时钟锁定回标准值 PLL = 0x08 后，我对所有做过空白对照和跨天复现的配置做了一轮清洗，最终在工程里保留了 7 套真正稳定可用的驱动配方（编号跳过 5，是因为原 Recipe 5 在恢复正常时钟后与 Recipe 3 完全等价，已合并）：
| 配方编号 | 关键寄存器配置（均在标准时钟 PLL = 0x08 下） | 实测耗时 | 实际显示效果与工程用途 |
|---|---|---|---|
| Recipe 1（出厂六色） | PSR = [0x5F, 0x69] 或 [0xDF, 0x69]配 6 字节完整 PWRR | ~30 s 清洗 + ~30 s 渲染 | 标准 黑/白/黄/红/黄/蓝/绿/黄，色彩最正、残影最小，用作日常全刷基线 |
| Recipe 2（反相七色） | PSR = [0xCF, 0x69]（DDX = 0）+ 微调 VSNL | ~30 s | 反转色表映射并保住高净度白底，适合暖色调静态海报表盘 |
| Recipe 3（原生橙色） | PSR = [0x5F, 0xE9]（LUT_EN = 1）配单字节 PWRR = [0x3F] | ~30 s | 利用默认 ±3.0 V 中间电压轨让代码 3 直出均匀原生橙色、代码 1 出深蓝，无需传外部 LUT |
| Recipe 4（1.5 秒局刷清白） | 0x83 (PTLW) 设局部窗口 + 极短全白自定义 LUT | 1.5 s | 在 1.5 秒内将指定小窗口快速擦白，用于刷新文字前擦除旧字 |
| Recipe 6（暖黄反相） | PSR = [0x4F, 0xE9] | ~30 s | 在 LUT_EN = 1 模式下反转高低半字节映射 |
| Recipe 7（纯黑 + 原生橙） | PSR = [0x5F, 0xEB]（开启 NORG / TIEG） | ~30 s | 保留代码 3 原生橙色的同时，让代码 0 的黑色更扎实浓郁，最适合 Claude Code 界面 |
Recipe 8（VCMZ 切回正红） | PSR = [0x5F, 0xF9]（置位 VCMZ = 1） | ~30 s | 在 LUT_EN = 1 模式下将代码 3 从橙色切回高饱和正红色 |
到了最后一步往状态屏上落地局部刷新（命令 0x83 PTLW）时，我们还摸清了这颗芯片最后两个绕不开的硬件脾气，连同前面的 OTP 格式和橙色电压轨一起整理成了下面这张机制图（图 20）：
1. 局部刷新的速度边界
很多开发者刚拿到这块屏时都希望能做出“三五秒的彩色局部刷新”。但实测证实：只要进入 0x83 (PTLW) 局部窗口模式，SPD1657A 在彩色渲染时就会直接忽略外部写入 0x21–0x24 的自定义彩色波形表，强制回退执行内部 30 秒波形。
因此局部刷新在工程上只有两条路可走：
- 要么用 Recipe 4，在 1.5 秒内把局部小窗口快速刷白（用来擦除旧状态文字）；

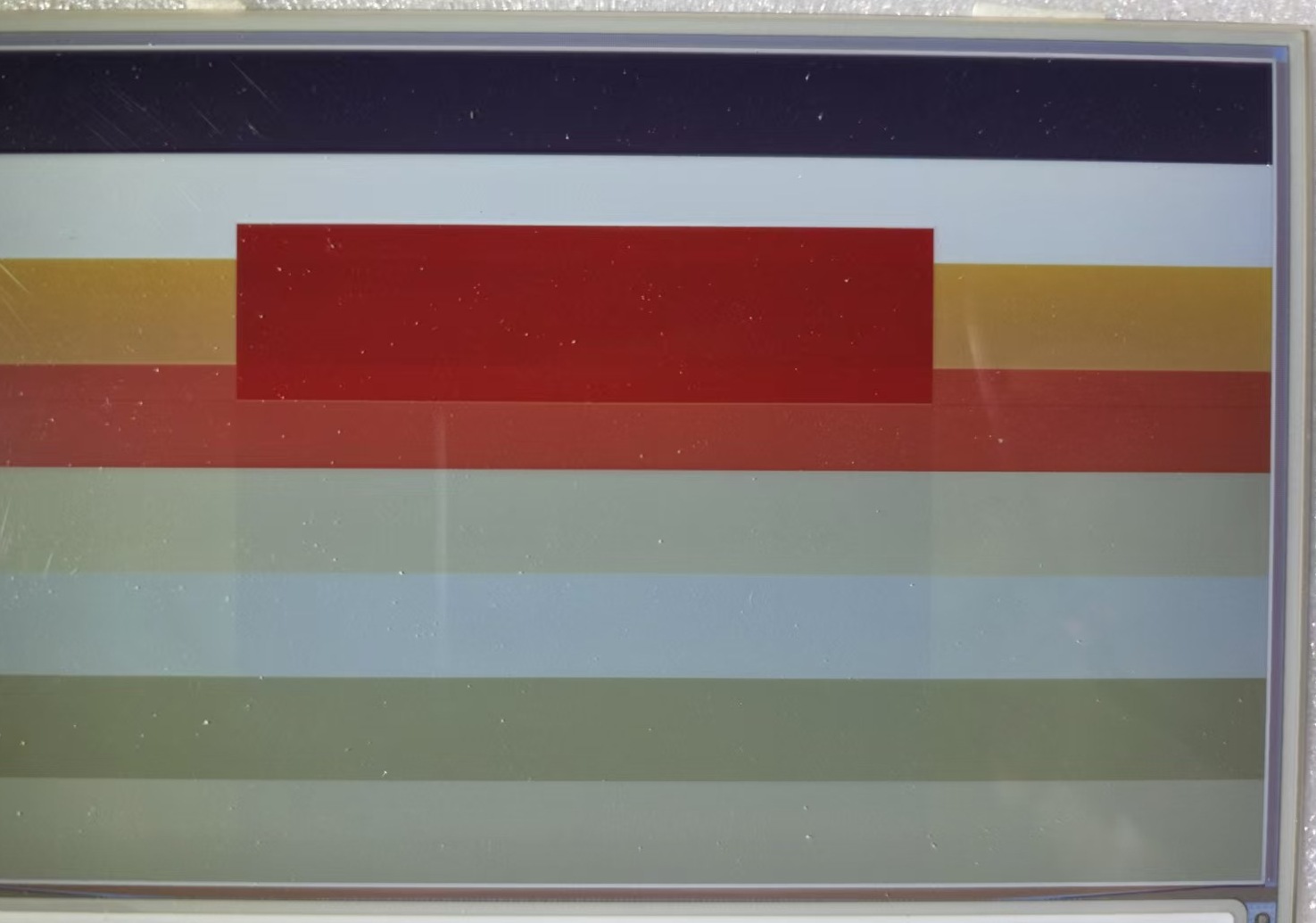

- 要么老老实实跑完 30 秒的局部窗口彩色刷新（图 21）——虽然耗时仍然是 30 秒，但好处是窗口以外的其余屏幕区域纹丝不动，不会跟着全屏剧烈闪烁，放在桌面眼角余光里舒服得多。
2. y ≈ 248：消除不掉的 1 像素局刷边界线与硅片物理分界
仔细看上面图 21 中红色局部窗口的底边，就能看到这颗芯片最隐蔽的一个硬件现象：当你在屏幕上开一个局部窗口做彩色刷新时，只要窗口的下边界 VRED 落在屏幕上半区（y ≲ 248），刷新完成后在窗口底边 y = VRED 那一行，必定会留下一条 1 像素宽的浅色水平细线。
六月初拿到原厂手册后，我起初怀疑是刷新收尾阶段电荷没放干净，于是把手册里所有跟收尾放电、高阻态、边界浮空相关的控制位（FOPT、NORG、VCMZ、Border）排列组合测了个遍，甚至导出了完整的测试矩阵和 Gemini 一起推演。结果紧盯着屏幕刷新过程才发现三个铁证：
- 这条 1 像素细线根本不是刷新结束断电时留下的，而是在刷新刚开始的第一阶段（Phase 1）就已经出现了；
- SPD1657A 的
0x83 (PTLW)指令只有 9 个参数字节，最后一个字节只是单纯的局刷开关PMODE（写0就直接退回全屏刷新，不像单色屏控制器 UC8179c 那样有第 10 字节可以翻转局刷扫描方向）； - 最一锤定音的证据：哪怕把分辨率寄存器
VRES从 480 改成 448，y = 240处照样出线；可只要把局部刷新窗口挪到下半屏（y > 248），不管怎么刷都干干净净，连半点印子都没有。
说白了，y ≈ 248 就是这颗芯片内部栅极驱动器（Gate Driver）上下两个物理分块的硅片接缝。当局部窗口底边停在上半屏的扫描段内时，相邻未选中行的栅极耦合电容在长达 30 秒的高压脉冲下产生了微弱的边缘串扰。
想通这是硅片级的物理分界之后，我立刻停掉了所有寄存器穷举测试，只改了 eink-daemon 的一行 UI 排版逻辑：把需要跟着 Claude Code 工具调用频繁局部刷新的任务列表、进度条全部排在 y > 248 的下半屏，而 y < 248 的上半屏只放全屏刷新时才变动的大状态标题。不跟硬件物理规律死磕，顺着它的脾气做完布局调整，这套能够揣进包里随时带走、在户外大太阳底下依然像纸页一样清晰的“微型键盘 + 六色电子纸” Vibe Coding 终端，终于安安静静地跑稳了。
